System ffens electronig offer mwyngloddio

Cefndir prosiect

Yn ôl hysbysiadau gan Swyddfa Shanxi y Weinyddiaeth Goruchwylio Diogelwch Mwyngloddiau Cenedlaethol, Adran Rheoli Argyfyngau Taleithiol Shanxi, a Swyddfa Ynni Taleithiol Shanxi, ynghylch hyrwyddo "ffensys electronig" mewn ardaloedd gwaith peryglus mewn pyllau glo ar draws y dalaith. Gweithredu rheoli ardaloedd gwaith tanddaearol peryglus ac atal damweiniau fel anafiadau rhag pennau torri penbenwyr, anafiadau o grafangau llwythwyr, anafiadau o bennau torri glo, ac anafiadau gan wasgwyr, a thrwy hynny wella lefel ddiogelwch pyllau glo a hyrwyddo gwaith o dan y maes electronig. Wrth i raddfa mwyngloddiau a phroses adeiladu mwyngloddiau deallus gyflymu, mae defnyddio offer ar raddfa fawr o dan y ddaear mewn pyllau glo hefyd yn cynyddu, gan ychwanegu at y baich ar fannau sydd eisoes yn gyfyng, ac mae'r amgylchedd gwaith tanddaearol mewn pyllau glo yn gymhleth, yn enwedig yn y cloddio ffordd ac wynebau cloddio glo. Mae'r lleoedd gwaith yn gyfyngedig, mae goleuadau'n ddigonol, ac mae'r personél a'r offer adeiladu yn gymharol drwchus. Oherwydd bod gan rai gweithwyr cynhyrchu tanddaearol ymwybyddiaeth ddiogelwch wan, yn ddiofal, yn mynd i mewn i ardaloedd peryglus yn anghyfreithlon, ac yn anghyfreithlon yn gweithredu offer electromecanyddol ar raddfa fawr, mae anafiadau damweiniol yn digwydd. Er mwyn mynd i'r afael â'r materion uchod, mae angen brys am dechnoleg "ffens electronig" i allyrru signalau larwm clywedol a gweledol yn amserol a chau offer sbarduno pan fydd gweithwyr yn mynd i mewn i ardaloedd peryglus, er mwyn osgoi damweiniau.

Nodau Gweithredu

Mae'r "ffens electronig," a elwir hefyd yn system amddiffyn agosrwydd personél, yn system amddiffyn diogelwch a ddefnyddir yn bennaf ar gyfer rhybuddion diogelwch mewn ardaloedd peryglus allweddol o dan y ddaear fel wynebau gwaith cloddio, biniau glo, waliau caeedig, a chludwyr gwregysau. Mae'r system hon yn defnyddio technoleg delweddu thermol is -goch a thechnoleg radar i ganfod pan fydd gweithwyr yn mynd i mewn i ardaloedd peryglus, gan allyrru larymau clywedol a gweledol yn brydlon a sbarduno cau offer i atal damweiniau. Er enghraifft, trwy osod y system "ffens electronig" ar ben ffordd, mae haenau lluosog o amddiffyniad yn cael eu ffurfio o amgylch ardal waith y pennawd ffordd, gan atal personél i bob pwrpas rhag mynd i mewn i ardaloedd peryglus ar gam. Yn ystod gweithrediad y pennawd ffordd, gall ganfod gweithgaredd dynol yn amserol ac yn effeithiol, sbarduno larymau clywedol a gweledol, ac atal y peiriant, gan ddileu peryglon cudd damweiniau a achosir gan beiriannau sy'n anafu pobl yn sylfaenol, a thrwy hynny amddiffyn diogelwch personol yn effeithiol.

Sefyllfaoedd cymwys

Yn ôl anghenion gwirioneddol pyllau glo, mae bwriad i osod "ffensys electronig" mewn ardaloedd peryglus gan gynnwys yr offer cloddio ar wyneb cloddio y pwll gloddio, offer cynnal angor, offer gweithredu ategol, gwasgwyr bwyd anifeiliaid, rhannau car pen glowyr parhaus, adran yrru'r glo glo, y cludiant glo, y cludiant glo, y drwm clymu, y drwm glo, y drwm glo, y drwm clymu, y clymu glo, y clymu glo, y clymu glo, y clonfa glo, y clymu glo, y glo i fyny, y cludiant clo, y glo, y cludiant glo, y clymu clymu, y glo, y clymu clymu, y glo, y glo, y clymu clymu. wal wedi'i selio, a'r peiriannau trosglwyddo yn yr wyneb mwyngloddio glo. Nod y gosodiad hwn yw mynd i'r afael â'r peryglon diogelwch sy'n bresennol yn y safleoedd cynhyrchu tanddaearol.

Technoleg Thermopile Is -goch "Ffens Electronig"

Mae'r dechnoleg thermopile is-goch yn "ffens electronig" yn bennaf yn cynnwys synwyryddion thermopile is-goch sy'n benodol i fwyngloddio a dyfeisiau signal clyweledol-visual sy'n ddiogel rhag mwyngloddio sy'n benodol i fwyngloddio. Mae synwyryddion thermopile is-goch yn cael eu gosod mewn ardaloedd peryglus ac yn defnyddio larymau clyweledol i rybuddio personél sy'n agosáu at yr ardal. Mae'r setup hwn yn sicrhau, os yw personél yn ymwthio i ardaloedd tanddaearol peryglus yn ystod gweithrediad unedau/offer, ei fod yn sbarduno ar unwaith ac yn atal y peiriannau i atal damweiniau peryglus.

Pan fydd personél yn ymwthio i'r "ffens electronig" ac yn croesi'r pellter diogelwch rhagosodedig, mae'r system yn sbarduno'r "ffens electronig" i anfon signal cysylltiedig sy'n atal gweithrediad offer cysylltiedig ac yn torri ei bwer i ffwrdd, gan ei gloi i lawr. Ar yr un pryd, mae'n actifadu neges lais larwm ac yn achosi i olau coch y ddyfais signal fflachio fel rhybudd. Pan fydd yr amodau amddiffynnol yn cael eu tynnu, mae'r system yn anfon signal ailosod i'r offer cysylltiedig, gan ei ddatgloi yn awtomatig a chaniatáu ailgychwyn yr offer â llaw. Mae hyn yn atal personél mewn ardaloedd peryglus rhag cael eu hanafu oherwydd gweithrediad yr offer, a thrwy hynny wella lefel rheoli diogelwch y pwll.

Technoleg radar newydd "ffens electronig"

Mae'r dechnoleg radar newydd "ffens electronig" yn bennaf yn cynnwys dyfeisiau larwm agosrwydd cynhenid ​​ddiogel sy'n benodol i fwyngloddio a dyfeisiau larwm adnabod targed symudol sy'n benodol i fwyngloddio. Mae dyfeisiau larwm agosrwydd diogel ar gyfer defnyddio mwyngloddio yn cael eu gosod mewn ardaloedd peryglus i berfformio modelu ac adeiladu golygfeydd. Mae gan y dyfeisiau hyn y gallu i fonitro ardaloedd cyntaf, ail a thrydedd lefel. Pan ganfyddir person neu wrthrych nad yw'n rhan o'r cefndir yn yr ardal sy'n cael ei fonitro, mae'r system yn cyhoeddi cyn-rybuddio ac yn allbynnu signal rheoli. Mae hyn yn sicrhau, os yw personél yn ymwthio i ardaloedd tanddaearol peryglus wrth weithredu unedau neu offer, ei fod yn sbarduno cyn-rybuddio ar unwaith ac yn atal y peiriannau i atal damweiniau peryglus.

Gall y system larwm fonitro'r parthau lefel cyntaf, ail a thrydedd lefel yn barhaus gan ddefnyddio technoleg radar. Pan fydd person yn ymyrryd i'r parthau hyn sydd wedi'u monitro, mae lleoliad yr unigolyn yn pennu'r actifadu lefel-gyntaf, ail, neu drydydd lefel-lefel sy'n sbarduno ei ymgysylltiad a'i larwm ras gyfnewid priodol. Yn benodol, pan fydd person yn mynd i mewn i'r drydedd lefel, mae'r larwm yn darlledu neges rhybuddio; Mae mynd i mewn i'r ail lefel yn sbarduno sain larwm; ac ar ymyrraeth i'r parth stopio lefel gyntaf, mae'r larwm yn swnio, a signal cysylltiedig yn cael ei ollwng i atal gweithrediad offer cysylltiedig a thorri ei bŵer i ffwrdd. Pan godir yr amodau amddiffynnol, anfonir signal ailosod i'r offer cysylltiedig, gan ei ddatgloi yn awtomatig a chaniatáu ar gyfer cychwyn â llaw. Mae'r setup hwn yn atal anafiadau rhag gweithredu offer o fewn ardaloedd peryglus ac yn gwella lefel rheoli diogelwch y pwll glo.

Gellir addasu ochr chwith y system larwm, yr ochr dde, yr ysbeidiau rhwng lefelau 1/2 a 2/3, a'r pellteroedd ar gyfer lefelau 1, 2 a 3, yn ogystal â 14 paramedr arall megis cyfaint, math larwm, cyfeiriad radar, cyfeiriad cyfathrebu, a chyfradd baud, i gyd yn seiliedig ar amodau safle gwirioneddol. Yn ogystal, mae gan y larwm gyfathrebu RS485, gan ei alluogi i drosglwyddo gwybodaeth amrywiol trwy'r protocol Modbus ar gyfer cyfathrebu â dyfeisiau eraill, gan hwyluso uwchlwytho a dadansoddi data.

Ffens electronig delweddu thermol is -goch

Gall y camera delweddu thermol is-goch ddarparu delwedd fideo diffiniad uchel, gan ganiatáu gwylio amser real o'r statws gweithio cyfredol, ynghyd â delwedd camera delweddu thermol. Mae'r ddelwedd thermol yn cyfleu dosbarthiad egni ymbelydredd is -goch o'r targed gan ddefnyddio synhwyrydd is -goch a lens delweddu optegol, gan ei adlewyrchu ar elfennau ffotosensitif y synhwyrydd is -goch i gael delwedd thermol. Mae'r system yn defnyddio algorithmau AI pen blaen a thechnoleg ymasiad sbectrwm deuol, ac nid oes angen gweinydd arno, oherwydd gall gwblhau'r algorithm canfod ymyrraeth yn annibynnol. Mae hefyd yn cynnwys swyddogaethau cau peiriant dwy lefel cyn-rybuddio ac un lefel, ac mae ganddo allbwn maint switsh cyfatebol a phrotocol Ethernet. Gellir gosod yr ardaloedd cyn rhybuddio a chau yn uniongyrchol gan ddefnyddio dull lluniadu llinell aml-bwynt, gan amlinellu'r ardaloedd hyn yn y drefn honno. Mae'r arddangosfa'n reddfol a gellir ei lanlwytho'n uniongyrchol i'r ganolfan reoli ar gyfer monitro trwy rwydwaith cylch, gan arddangos y delweddau a ddaliwyd o'r ymyrraeth.

1. Meddalwedd Rheoli Cyfrifiaduron a Goruchwylio Diwydiannol:Yn cynnwys sgwâr fideo, adfer fideo, map electronig, chwarae fideo, rheoli offer, rheoli defnyddwyr, ymholiad larwm, dadansoddiad deallus AI, canolfan ffurfweddu, ategion, ac ati, yn cefnogi pori gwe.

2. Mwyngloddio KBA12S Camera Prosesu Delwedd yn Ddiogel:Dadansoddiadau a gasglwyd delweddau gydag AI i benderfynu a oes unrhyw ymyrraeth personél, a gallant ddarparu nodiadau atgoffa lleol trwy faint switsh, cysylltiad Modbus TCP/RTU.

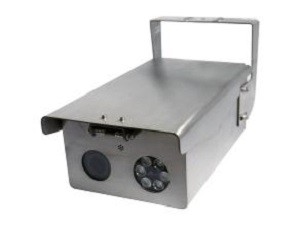

3. Mwyngloddio Camera Delweddu Thermol Is -goch Cynhenid ​​Diogel:Yn darparu delwedd fideo diffiniad uchel a delwedd camera delweddu thermol, sy'n gallu canfod ymyrraeth ardal ac offer monitro intercom llais.

4. XH12 Mwyngloddio Monitor Cynhenid ​​Diogel:Dyfais allweddol ar gyfer gwyliadwriaeth delwedd amser real o gysylltiadau cynhyrchu mawr, offer pwysig, a swyddi beirniadol.

5. KXH127 Mwyngloddio Dyfais signal clyweled-weledol sy'n ddiogel rhag ffrwydrad:A ddefnyddir yn bennaf ar gyfer cyfathrebu signal, larwm, ac arwyddion clyweledol.

6. ZP -12 r Mwyngloddio Dyfais Lleihau Llwch Chwistrellu Dŵr Awtomatig Gyda Synhwyrydd Rheoli Golau Thermopile:Yn canfod presenoldeb personél mewn ardaloedd peryglus.

7. KJ 1352- s Larwm Adnabod Targed Symudol Mwyngloddio:Yn defnyddio technoleg radar newydd i fonitro a nodi pobl sy'n symud neu wrthrychau.

8. KXB12 Mwyngloddio larwm agosrwydd cynhenid ​​ddiogel:Yn defnyddio technoleg synhwyro radar newydd, yn nodweddu ardaloedd monitro cyntaf, ail, a thrydydd lefel, yn sbarduno rasys cyfnewid a larymau pan ganfyddir pobl neu wrthrychau sy'n symud yn yr ardal sy'n cael ei monitro.

9. KBA12J Mwyngloddio Camera Radar Laser Cynhenid ​​Diogel:Yn defnyddio technoleg synhwyro radar newydd, yn nodweddu ardaloedd monitro cyntaf, ail, a thrydydd lefel, yn sbarduno rasys cyfnewid a larymau pan ganfyddir pobl neu wrthrychau sy'n symud. Mae hefyd yn cynnwys gwyliadwriaeth fideo, cysylltiad radar-video, yn dal lluniau neu fideos.

10. KDW127/12 Mwyngloddio wedi'i selio ac yn gynhenid ​​ddiogel Cyflenwad pŵer sefydlogi cerrynt uniongyrchol:Yn darparu pŵer i fwyngloddio offer cynhenid ​​ddiogel.

(1) Pan fydd personél ar y safle yn agosáu at y pen cludwr wyneb cloddio glo, pont peiriant trosglwyddo, a mewnfa fwydo mathru yn yr ardaloedd cyn rhybuddio, mae'r system yn sbarduno larymau clywedol a gweledol yn awtomatig i'w rhybuddio; Pan fydd personél yn dod i mewn i'r ardaloedd peryglus, mae'r system yn atal y peiriant yn awtomatig ac yn cyhoeddi awgrymiadau larwm.

(2) pan fydd personél ar y safle yn mynd i mewn i'r ardal cyn-rybuddio o amgylch yr offer cloddio wyneb cloddio, mae'r system yn sbarduno larymau clywedol a gweledol yn awtomatig; Pan fyddant yn mynd i mewn i'r ardal beryglus, mae'r system yn cyhoeddi larymau clywedol a gweledol ac yn sbarduno cau'r offer cloddio.

(3) Pan fydd personél ar y safle yn mynd i mewn i'r ardal cyn-rybuddio o amgylch yr offer angori wyneb cloddio, mae'r system yn sbarduno larymau clywedol a gweledol yn awtomatig; Pan fyddant yn mynd i mewn i'r ardal beryglus, mae'r system yn cyhoeddi larymau clywedol a gweledol ac yn sbarduno cau'r offer angori.

(4) Pan fydd personél ar y safle yn mynd i mewn i'r ardal cyn-rybuddio o amgylch yr offer gweithredu ategol wyneb cloddio, mae'r system yn sbarduno larymau clywedol a gweledol yn awtomatig; Pan fyddant yn mynd i mewn i'r ardal beryglus, mae'r system yn cyhoeddi larymau clywedol a gweledol ac yn sbarduno cau'r offer gweithredu ategol.

(5) Pan fydd personél ar y safle yn mynd i mewn i ystod beryglus y gwasgydd bwyd anifeiliaid a char pen glöwr parhaus, mae'r system yn sbarduno'r offer yn awtomatig i atal a chyhoeddi larymau sain a gweledol.

(6) Pan fydd personél ar y safle yn anfwriadol yn mynd i mewn i gludwr gwregys rhedeg, mewn ardaloedd peryglus arbennig fel yr adran gorgyffwrdd gwregys ac adran codi pontydd, mae'r system yn gosod ardal cyn-rybuddio canfod personél; Pan fydd personél yn mynd i mewn i'r ystod cyn-rybudd hon, mae'r system yn sbarduno'r cludwr gwregys ar unwaith i stopio a chyhoeddi awgrymiadau larwm.

(7) Pan fydd personél ar y safle yn mynd i mewn i ardaloedd cyn-rybudd y llithren glo neu'r geg bin glo, mae'r system yn sbarduno larymau clywedol a gweledol yn awtomatig; Pan fyddant yn mynd i mewn i'r ystod beryglus, mae'r system yn sbarduno offer cludo'r llithren glo neu geg uchaf y bin glo ar unwaith i stopio a chyhoeddi awgrymiadau larwm.

(8) Pan fydd personél ar y safle yn mynd i mewn i'r ystod beryglus ger y wal wedi'i selio, mae'r system yn sbarduno larymau clywedol a gweledol yn awtomatig ar gyfer mynd i mewn i'r ardal beryglus.

(1) Mwyngloddio KBA12S Camera Prosesu Delwedd yn Ddiogel: Yn defnyddio dadansoddiad fideo AI pen blaen i ddadansoddi delweddau sydd wedi'u dal i benderfynu a oes unrhyw ymddygiad ymyrraeth. Gall gysylltu â dyfeisiau rhybuddio ar y safle trwy faint switsh a Modbus TCP/RTU, ac mae'n cynnwys intercom llais, monitro amser real, a galluoedd recordio.

(2) Zsj 127- z z Mwyngloddio Delwedd Delwedd sy'n Diogelu Delwedd Monitro Dyfais Rheoli Larwm Dyfais Rheoli Larwm: Yn bennaf, mae'n gwasanaethu fel y gwesteiwr dadansoddi delwedd ar gyfer camerâu AI pen blaen. Mae'n casglu data amser real fel canfod tân amgylcheddol, p'un a yw helmedau diogelwch yn cael eu gwisgo mewn ardaloedd gwaith, ymyrraeth personél mewn ardaloedd peryglus, a statws amser real llif glo ar wregysau cludo. Mae'n arddangos y data hwn mewn amser real ac yn cyhoeddi larymau a chysylltiadau ag offer arall pan ganfyddir anghysonderau, gan wella rheolaeth ddiogelwch. Mae'r setup hwn yn gyfleus ar gyfer defnyddio safle tanddaearol, gan ddatrys y cyfyngiad yn effeithiol lle mai dim ond trwy blatfform rheoli goruchwylio y gellir ffurfweddu AI o ddelweddau o bell trwy blatfform rheoli goruchwylio, gan ei gwneud yn amhosibl perfformio dadansoddiad nam yn uniongyrchol ar y safle gwaith.

(3)Mwyngloddio Delweddydd Thermol Is -goch yn Gyfyngedig: Mae'r ddyfais hon yn darparu llif fideo diffiniad uchel ynghyd â nant ddelweddu thermol, sy'n gallu canfod ymyriadau rhanbarthol a chefnogi llais intercom. Mae'n cynnwys nodweddion fel canfod ymyrraeth ardal, canfod croesi ffiniau, canfod ardal mynediad, canfod ardal ymadael, a chanfod anghysondebau sain. Mae'r delweddwr thermol yn cefnogi galluoedd mesur tymheredd, gan gynnwys asesiadau tymheredd cyffredinol ac arbenigol; Gall ddadansoddi hyd at 10 pwynt, 1 llinell, a 10 ardal ar gyfer canfod tymheredd a symud.

(5)KXH127 Mwyngloddio Dyfais Signal Clyweled-Visual Clyweled-Ddiogel: Yn addas i'w ddefnyddio mewn ardaloedd pwll glo sydd â'r risg o ffrwydradau llwch nwy a glo, megis traciau ar oledd, cyffyrdd a throadau. Mae'n cyflawni sawl swyddogaeth gan gynnwys larymau lifft, arwyddion trac switsh, rhybuddion plygu, a chyfathrebu signal i sicrhau gweithrediadau diogel. Daw'r ddyfais gydag 8 opsiwn llais rhagosodedig ac mae'n cynnwys 3- Rheoli llais larwm sianel. Yn ystod larymau stop brys, mae ganddo ras gyfnewid adborth y gellir ei defnyddio i gysylltu ag offer ar gyfer gweithrediadau cau angenrheidiol.

(6) ZP -12 r Mwyngloddio Synhwyrydd Rheoli Golau Thermopile: Mae'r synhwyrydd hwn wedi'i ddylunio gyda nodweddion arloesol, perfformiad dibynadwy, a chyfleustra defnyddwyr mewn golwg. Mae'n addas ar gyfer amgylcheddau fel prif ffyrdd cludo mwyngloddiau, cludwyr gwregysau, iardiau storio glo, ac wynebau gwaith cloddio. Pan fydd stiliwr y synhwyrydd yn canfod person sy'n pasio o fewn ystod 105- metr, mae ei ras gyfnewid adeiledig yn newid o fod yn agored fel arfer ar gau, gan anfon signal i'r prif ffrâm reoli neu system larwm.



(7) Kj 1352- s larwm adnabod targed symudol mwyngloddio: Mae'r ddyfais hon wedi'i gosod yn bennaf mewn ardaloedd peryglus fel craeniau monorail, lifftiau sefydlogi ceir, tramwyfeydd coridor gwregys, llwybrau cludo ceir mwnci, ​​ac wynebau mwyngloddio a chloddio. Pan fydd gwrthrych neu berson symudol yn ymyrryd i'r ardaloedd hyn, mae'r larwm yn actifadu i rybuddio personél perthnasol ar frys i wacáu neu gynnal pellter diogel ar frys i atal damweiniau anafiadau personol.

(8)Mwyngloddio KXB12 larwm agosrwydd diogel yn gynhenid: Mae'r ddyfais hon yn cynnwys swyddogaeth ffens electronig ac mae'n gallu cydnabod deuol. Mae'n canfod statws amser real ardaloedd peryglus ger yr offer a maint, pellter ac ongl gwrthrychau o fewn tair lefel o ffiniau safle. Os oes angen, gall gyfrifo cyfesurynnau X ac Y gan ddefnyddio'r data ongl a phellter. Mae lled y rhwystr yn fesur bras, sy'n caniatáu ar gyfer nodi maint a math y gwrthrych, megis gwahaniaethu rhwng personél a cherbydau. Mae'n cefnogi rhyngwyneb RS485 ar gyfer casglu paramedrau.

(9) Mwyngloddio KBA12J Camera Lidar Laser yn Ddiogel: Mae'r ddyfais hon yn cynnwys gallu ffens electronig a gall berfformio cydnabyddiaeth ddeuol. Mae'n canfod yn gywir statws amser real ardaloedd peryglus ger yr offer a maint, pellter ac ongl gwrthrychau o fewn tair lefel o ffiniau safle. Gall gyfrifo cyfesurynnau X ac Y yn annibynnol gan ddefnyddio'r onglau a'r pellteroedd mesuredig. Mae lled rhwystr yn darparu mesurydd bras, y gellir ei ddefnyddio i bennu maint a math y gwrthrych, megis gwahaniaethu rhwng personél a cherbydau. Yn ogystal, mae'n cynnwys galluoedd gwyliadwriaeth fideo, gydag integreiddio radar a fideo sy'n galluogi dal delweddau neu fideos.

(10) KDW127/12 Mwyngloddio yn gynhenid ​​ddiogel wedi'i selio ac yn uniongyrchol yn sefydlogi'r cyflenwad pŵer: Mae'r cyflenwad pŵer hwn yn cynnwys amddiffyniad gor-daliad deuol, cyfyngu foltedd deuol, a swyddogaethau amddiffyn cylched byr. Mae'r uned yn gryno ac yn ysgafn, gan wneud gosod, tynnu ac adleoli yn hawdd. Mae'n addas ar gyfer darparu pŵer i wahanol fathau o fwyngloddio offer cynhenid ​​ddiogel.
